回转式格栅除污机

一、  设备概述

我公司生产的回转式格栅除污机为新型的机械格栅除污设备, 集拦污栅和清污机于一体的连续清污装置。以拦污栅为基础,通过绕栅回转链条将清污齿耙驱动,实现拦污及清清目的用于市政和工业污水处理中截取并自动清除污水中颗粒、块状悬浮物,一般设在粗机械格栅后。

二、  设备原理

  回转式格栅除污机分为不锈钢网齿和非金属齿两种。在电机减速器的带动下,经链轮传动,驱动耙齿链,进行回转运动。当耙齿运转到设备上部时,由于导轮和弯轨的导向,使每组耙齿之间产生相对的运动。大部分固体物质靠重力落下,另一部分依靠转刷轴的反向运动,可以把粘在回转式格栅除污机耙齿上的杂物洗刷干净。


三、  应用范围

 回转式格栅除污机主要用于较浅水渠进口处的固液分离,如给排水泵站、污水及雨水提升泵站、污水处理厂、水质净化厂等,机械格栅广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口,自动拦截并清除水中的漂浮物,保证下道工序的正常运行;回转式格栅除污机十分适合生活污水处理、纺织印染污水处理、屠宰、制糖、酿酒、食品加工废水处理、制革污水处理、造纸污水处理工程中的固液分离。

 1、城市污水中固体物的分离。
 2、纺织印染废水、屠宰废水、制革、造纸废水的固体清除。
 3、原毛及洗毛废水的固体清除。
 4、自来水取水点的进水口和热电厂冷却水进口处固体清除。

四、   设备原理图

五、   设备优点

1、机械格栅整机结构紧凑合理,外形美观、体积小、重量轻;
  2、格栅除污机能进行连续的自动固液分离,对场地无特殊要求。
  3、机械格栅自动化程度高,工作时无震动、无噪音、分离效率高,使用寿命长。
  4、格栅除污机正常运转时有自净力、无堵塞现象,设备动力消耗少。
  5、回转式格栅除污机解决了污物卡阻及齿耙打滑现象,大大提高了机械格栅的机械效率;
  6、机械格栅传动部分均设置在水渠以上,安装维修方便;
  7、电气全自动保护控制柜,设有液位差传感器自控系统,运行安全、可靠;
  8、回转式格栅除污机的机架及水下部分采用优质不锈钢制作,而腐蚀、使用寿命长。
  9、减速机采用德国弗兰德公司或 SEW 公司产品,保证三年内不开箱,五年内不会发生漏油现象。

六、  规格及主要参数

1、技术参数和安装尺寸表:

参数\型号

LCH-300

LCH-400

LCH-500

LCH-600

LCH-700

LCH-800

LCH-900

LCH-1000

LCH-1100

LCH-1200

LCH-1250

LCH-1500

安装角度α

60°~ 80°

电动机功率(kw)

0.37~0.75

0.55~1.1

0.75~1.5

1.1~2.2

1.5~3

筛网运动速度(m/min)

>2

设备宽W0(mm)

300

400

500

600

700

800

900

1000

1100

1200

1250

1500

设备总高H0(mm)

H+H1+800

设备总宽W1(mm)

650

750

850

950

1050

1150

1250

1350

1450

1550

1600

1850

沟宽W(mm)

400

500

600

700

800

900

1000

1100

1200

1300

1350

1600

沟深H(mm)

用户自定

导流槽长度L(mm)

1500+H × ctgα

介质最高温度(℃)

≤80 ℃

地脚至卸料上口高H1(mm)

400~1000(用户自定)

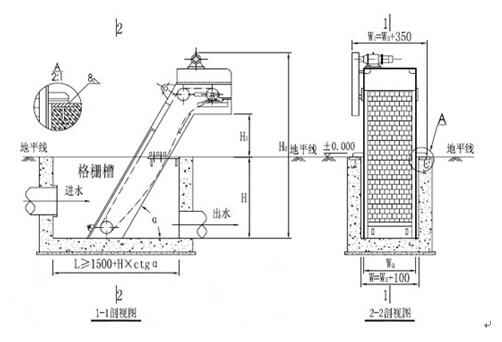

2、安装示意图
